海洋二号36V锂電池電量顯示闆技術規格書

一、 電量闆适用範圍

 海洋二号36V10串普通锂電池

二、電量闆規格

 1.1 PCBA外形尺寸

  长 * 宽 * 高 ：75*20*1.5

 1.2； PCB闆参數

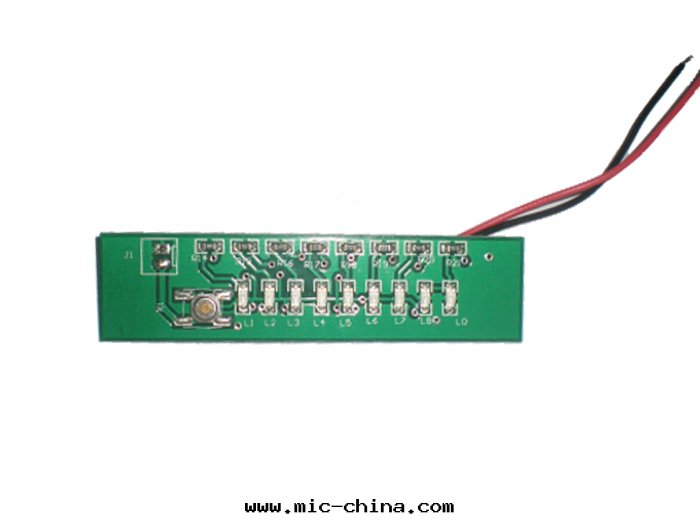

三、 電量闆實图

四、 檢測規格

五、 4.1 所需設備

     可调電源（0-60v）一台
4.2檢測方法

電源“+” “-” 與J1”+” “-“ 相連。按下按鈕，调节電源中的電壓参數对應下表的幾个值，觀察指示燈亮的个數。

4.2.1

電量與相对應燈亮个數關系：

4.2.2

第七和第八个綠燈在39.9V同时點亮

4.2.3

指示燈的電壓值誤差可以控制在±0.5v以內

五、 是否可以定制

各个指示燈的電壓值及開關高度可以特殊定制
