一、 電量闆适用範圍
順輪一号36V10串普通锂電池
二、 電量闆規格
1.1 PCBA外形尺寸
长 * 宽 * 高 ：55.3*14 *1.6
1.2； PCB闆参數
|
序号 |
項目 |
描述 |
|
1 |
材料 |
FR-4 |
|
2 |
尺寸 |
55.3mm*14mm |
|
3 |
厚度 |
1.6mm±0.1mm |
|
4 |
結構 |
双面闆 |
|
5 |
防火 |
UL 94 V-0 |
三、 電量闆實图

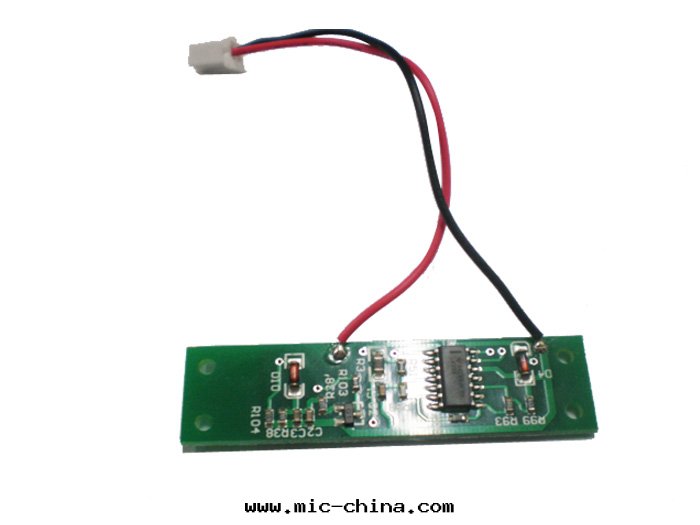

A面

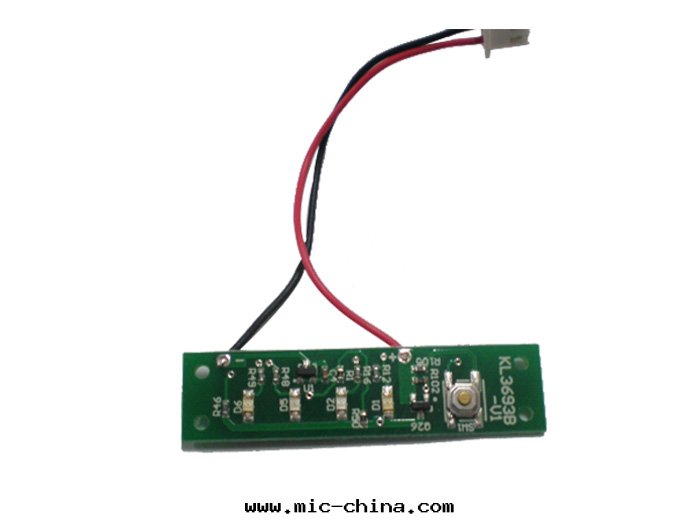

B面
四、 檢測規格
4.1 所需設備
可调電源（0-60v）一台
4.2檢測方法
電源“+” “-” 與J1”+” “-“ 相連。按下按鈕，调节電源中的電壓参數对應下表的幾个值，觀察指示燈亮的个數。
4.2.1電量與相对應燈亮个數關系：
|
序号 |
電壓参考值 |
燈对應亮个數 |
|
1 |
31.2v±0.5v |
紅色LED燈 |
|
2 |
36.5v±0.5v |
第一个綠燈 |
|
3 |
37.3V±0.5v |
第二个綠燈 |
|
4 |
38.7V±0.5v |
第三个綠燈 |
4.2.2.指示燈的電壓值誤差可以控制在±0.5v以內
4.2.3.顯示闆具有延时功能，按鈕按一下後，指示燈延时3S後熄滅
五、是否可以定制
各个指示燈的電壓值及開關高度可以特殊定制
